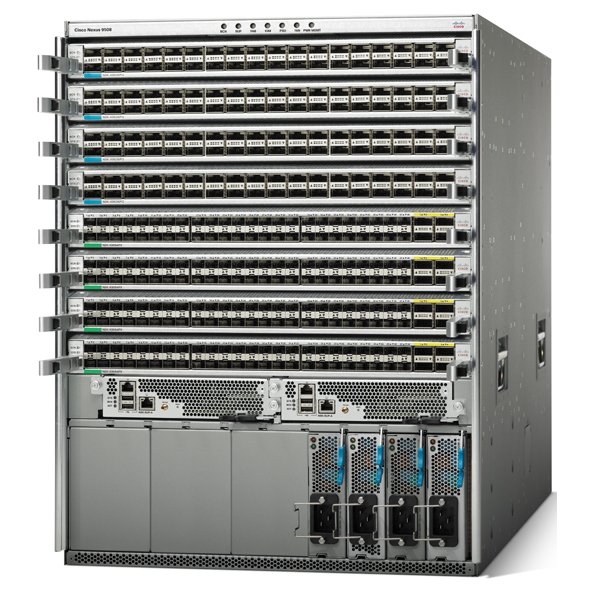

Модульные коммутаторы Cisco Nexus 9500 для размещения в ЦОД на уровне доступа (EoR), уровне агрегации/ядра или на уровне Spine в соответствии с подходом ACI.
Устройства поддерживают бриджинг и маршрутизацию VXLAN. В будущем планируется поддержка ACI Leaf и подключения выносных линейных карт Nexus 2000 по технологии FEX. Задержка порт-порт у коммутаторов серии Nexus 9500 составляет примерно 5 мкс.
Шасси не имеет midplane и backplane, что увеличивает надежность, масштабируемость и энергоэффективность.
Шасси | Nexus 9504 | Nexus 9508 | Nexus 9516 |
Форм-фактор (Rack Unit) | 7 | 13 | 21 |
Слоты для линейных карт | 4 | 8 | 16 |
Слоты для процессорных модулей | 2 | 2 | 2 |
Слоты для коммутационных фабрик | 6 | 6 | 6 |
Поддержка ACI | Планируется в будущем | Да | Планируется в будущем |
Пропускная способность на слот (Tbps) | 3.84 | 3.84 | 3.84 |
Пропускная способность на шасси (Tbps) | 15 | 30 | 60 |
Максимальное количество 1/10G BASE-T портов | 192 | 384 | 768 |
Максимальное количество 10 GE портов | 576 | 1152 | 2304 |
Максимальное количество 40 GE портов | 144 | 288 | 576 |
Максимальное количество 100 GE портов | 32 | 64 | 128 |
Охлаждение | Front to back | Front to back | Front to back |
Блоки питания (3-kW AC) | До 4 | До 8 | До 10 |
Вентиляторные модули | 3 | 3 | 3 |
Стоимость | Цена предоставляется только по запросу |
Модуль | Supervisor A | Supervisor B |
Процессор | 4 core, 1.8 GHz CPU | 6 core, 2.2 GHz CPU |
Оперативная память | 16 GB | 24 GB |
SSD накопитель | 64 GB | 256 GB |
Лин. карта | 9564PX | 9464PX | 9564TX | 9464TX |
Использование | 10 aggregation, ACI leaf*, и FEX* | 10 aggregation и FEX* | End of row и ACI leaf* | End of row |
Интерфейсы | 48 x 10GE
4 x 40GE | 48 x 10GE
4 x 40GE | 48 x 10GE
4 x 40GE | 48 x 10GE
4 x 40GE |
Standalone (NX-OS, без использования ACI) | Да | Да | Да | Да |
ACI leaf | Планируется в будущем | Нет | Планируется в будущем | Нет |
ACI spine | Нет | Нет | Нет | Нет |
Поддержка шасси | 4, 8 и 16 slot | 4, 8 и 16 slot | 4, 8 и 16 slot | 4, 8 и 16 slot |
100 M/1 GE/10 GE медные порты | Нет | Нет | 48 | 48 |
100 M/1 GE/10 GE оптические порты | 48 | 48 | Нет | Нет |
40 GE порты | 4 | 4 | 4 | 4 |
Производительность коммутации | Неблокируемая | Line rate с размером пакета >200 байт | Неблокируемая | Line rate с размером пакета >200 байт |
Буфер (MB) | 104 | 12 | 104 | 12 |
Стандартное энергопотребление (Вт) | 300 | 160 | 450 | 320 |
Минимальная версия ПО | 6.1(2)I2 | 6.1(2)I2(2a) | 6.1(2)I2 | 6.1(2)I2(2a) |
SKU | N9K-X9564PX | N9K-X9464PX | N9K-X9564TX | N9K-X9464TX |
* Планируется поддержка в будущем
Лин. карта | 9636PQ | 9536PQ | 9432PQ | 9736PQ |
Использование | 40 GE high-performance aggregation и FEX* | 40 GE aggregation, ACI leaf, и FEX* | 40 GE aggregation и FEX* | ACI spine |
Интерфейсы | 36 x 40GE | 36 x 40GE | 32 x 40GE | 36 x 40GE |
Standalone (NX-OS, без использования ACI) | Да | Да | Да | Нет |
ACI leaf | Нет | Планируется в будущем | Нет | Нет |
ACI spine | Нет | Нет | Нет | Да |
Поддержка шасси | 4 и 8 slot | 4, 8, и 16 slot | 4, 8, и 16 slot | 4*, 8, и 16* |
40 GE порты | 36 | 36 | 32 | 36 |
Производительность коммутации | Неблокируемая | 1.5:1 переподписка | Line rate с размером пакета >200 байт | Неблокируемая |
Буфер (MB) | 36 | 104 | 24 | 42 |
Стандартное энергопотребление (Вт) | 260 | 360 | 240 | 197 |
Минимальная версия ПО | 6.1(2)I1(1) | 6.1(2)I2(2a) | 6.1(2)I2(2a) | ACI-N9KDK9-11.0 |
SKU | N9K-X9636PQ | N9K-X9536PQ | N9K-X9432PQ | N9K-X9736PQ |
* Планируется поддержка в будущем
Лин. карта | X9408PC-CFP2 |
Использование | High Performance Backbone and Router Interconnect |
Интерфейсы | 8 x 100 GE |
Standalone (NX-OS, без использования ACI) | Да |
ACI leaf | Нет |
ACI spine | Нет |
Поддержка шасси | 4, 8, и 16 slot |
Производительность коммутации | Неблокируемая |
Буфер (MB) | 24 |
Стандартное энергопотребление на 1 порт (Вт) | 54 |
SKU | N9K-X9408PC-CFP2 |
