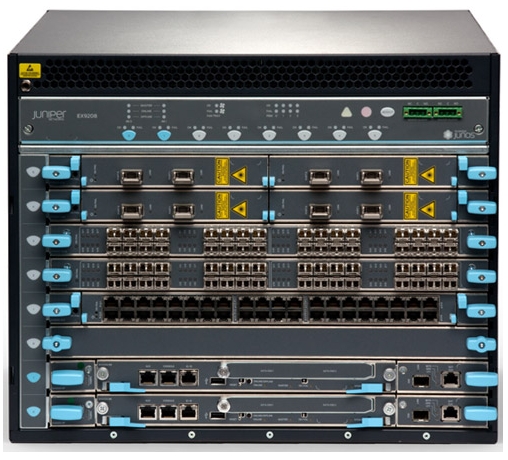

Juniper EX9200
Модульные коммутаторы ядра Juniper EX9200 с поддержкой до 320 портов 10GbE, 48 портов 40GbE QSFP+ и 20 портов 10GbE CFP. Поддерживается продвинутый L3 функционал и MPLS. Высокая плотность портов позволяет совмещать в одном устройстве уровни агрегации и ядра сети, что упрощает управление и уменьшает расходы на электроэнергию.
Все компоненты устройства, включая модули управления и фабрики коммутации, резервируются. Производительность коммутатора составляет 240Gbps на слот. Имеется линейная карта с аппаратной поддержкой MACsec.
В качестве линейной карты можно использовать MPC (Modular Port Concentrator), которая позволяет устанавливать гибкую конфигурацию трех линейных карт (половинную карту 10x10GBASE-X, половинную карту 20x1GBASE-X или полноразмерную 40x1GBASE-T).
Модуль управления и маршрутизации (routing engine) имеет 2 SSD объемом 32GB для хранения образов ПО и журналирования.
Спецификация шасси
| Шасси | EX9204 | EX9208 | EX9214 |
| Слоты для интерфейсных модулей | 2 (3 без резервирования фабрик) | 6 | 11 (12 без резервирования фабрик) |
| Максимальное количество 10 GbE SFP+ портов | 96 | 160 | 320 |
| Максимальное количество 40 GbE QSFP+ портов | 12 | 24 | 48 |
| Максимальное количество 100 GbE CFP портов | 6 | 10 | 20 |
| Макс. пропускная способность на линейную карту | 480 Gbps | 480 Gbps | 480 Gbps |
| Макс. пропускная способность на шасси | 3.2 Tbps | 9.6 Tbps | 13.2 Tbps |
| Поддержка DC блоков питания | Да | Да | Да |
| Габариты (Ш х В х Г) | 44.5 x 22.1 x 70.5 см | 44.5 x 35.6 x 70.5 см | 44.5 x 70.5 x 70.5 см |
| Высота (Rack Unit) | 5 | 8 | 16 |
| Стоимость | Цена предоставляется только по запросу | ||
Спецификация линейных карт
| EX9200-40T | 40 портов 1000BASE-T (1GbE RJ-45) |
| EX9200-40F | 40 портов 1000BASE-X (1GbE SFP) |
| EX9200-32XS | 32 порта 10GbE SFP+ |
| EX9200-4QS | 4 порта 40GbE QSFP+ |
| EX9200-40F-M | 40 портов 1000BASE-X (1GbE SFP) с поддержкой MACsec |
| EX9200-6QS | 6 портов 40GbE QSFP+ или 24 порта 10GbE SFP+ |
| EX9200-2C-8XS | 2 порта 100GbE CFP и 8 портов 10GbE SFP+ |
| EX9200-MPC | EX9200 Modular Port Concentrator (MPC), позволяет устанавливать MIC модули |
| EX9200-20F-MIC | EX9200 MIC 20 портов 1000BASE-X (1GbE SFP), занимает половину слота, требуется MPC |
| EX9200-40T-MIC | EX9200 MIC 40 портов 1000BASE-T (1GbE RJ-45), занимает один слот, требуется MPC |
| EX9200-10XS-MIC | EX9200 MIC 10 портов 10GbE SFP+, занимает половину слота, требуется MPC |
