Коммутационное оборудование

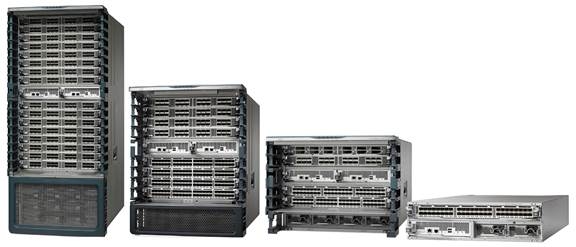

Cisco Nexus 7700
Назначение коммутатора: Ядро сети / ЦОД
Ethernet:
768 x 10 Gbps (SFP+)
/ 384 x 40 Gbps (QSFP+)
Дополнительный функционал: Поддержка VXLAN / Автоматическое развертывание / Поддержка ISSU / Поддержка SDN / Поддержка BGP
Высокопроизводительные модульные коммутаторы Cisco Nexus 7700 для размещения на уровне ядра/агрегации ЦОД с высокой плотностью 40GbE и 100GbE портов (до 768 портов 10GbE, 384 портов 40GbE и 192 портов 10GbE).
Серия Nexus 7700 является дополнением коммутаторов Nexus 7000 с увеличенной пропускной способностью (до 83 Tbps на шасси). Поддерживаются технологии FCoE, FabricPath, FEX, OTV, LISP, VXLAN.
Имеется конфигурация Cisco Nexus 7702 с одним слотом для линейной карты для небольших ЦОД, в которых не требуется значительная плотность портов доступа.
Спецификация шасси
| Шасси | Nexus 7700 2-slot | Nexus 7700 6-slot | Nexus 7700 10-slot | Nexus 7700 18-slot |
| Избыточные процессорные модули | Нет | Да | Да | Да |
| Слоты для линейных карт | 1 | 4 | 8 | 16 |
| Пропускная способность на 1 слот | 1.3 Tbps | 1.3 Tbps | 1.3 Tbps | 1.3 Tbps |
| Общая пропускная способность (Tbps) | 5 | 21 | 42 | 83 |
| Плотность 1GE портов | 48 | 192 | 384 | 768 |
| Плотность 10GE портов | 48 | 192 | 384 | 768 |
| Плотность 40GE портов | 24 | 96 | 192 | 384 |
| Плотность 100GE портов | 12 | 48 | 96 | 192 |
| Rack Unit | 3 | 9 | 14 | 26 |
| Направление охлаждения | Front-back | Front-back | Front-back | Front-back |
| Стоимость | Цена предоставляется только по запросу | |||
Спецификация линейных карт серий F2e, F3
| Лин. карта | N77-F348XP-23 | N77-F324FQ-25 | N77-F312CK-26 |
| Семейство лин. карты | F3 | F3 | F3 |
| Интерфейсы | 48 портов
1GbE и 10GbE | 24 порта
40GbE | 12 портов
100GbE |
| Тип интерфейса | SFP, SFP+ | QSFP+, Bidi | Cisco CPAK |
| Пропускная способность (Gbps) | 480 | 960 | 1200 |
| Производительность (Mpps) | 720 | 1440 | 1800 |
| Поддержка NetFlow | Sampled | Sampled | Sampled |
| Поддержка выносных линейных карт Cisco Fabric Extender (FEX) | Да | Да | Да |
| Поддержка Virtual Port Channel (vPC) | Да | Да | Да |
| Поддержка FabricPath | Да | Да | Да |
| Поддержка Layer 3 | Да | Да | Да |
| Поддержка FCoE, FabricPath | Да | Да | Да |
| Поддержка OTV, LISP, MPLS | Да | Да | Да |
| Поддержа VXLAN/EVPN | Аппаратная готовность | Аппаратная готовность | Аппаратная готовность |
| Совместная работа с лин. картами M-серии в одном VDC | Нет | Нет | Нет |
Спецификация процессорного модуля
| Процессорный модуль | Nexus 7700 Supervisor 2E |
| ЦП | Dual Quad-Core Xeon |
| Частота ЦП (GHz) | 2.13 |
| Оперативная память (GB) | 32 |
| Флеш-память | USB |
| Fibre Channel over Ethernet на F2 модуле | Есть |
| Разделение CPU между VDC | Есть |
| Количество Virtual Device Contexts (VDCs) | 8+1 admin VDC |
| Поддержка выносных линейных карт Cisco Fabric Extender (FEX) | 64 FEX/3072 портов |
| Поддержка Connectivity Management Processor (CMP) | Нет |
