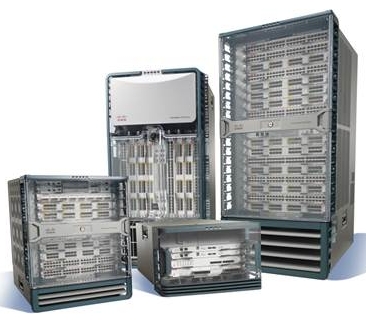

Cisco Nexus 7000
Назначение коммутатора: Ядро сети / ЦОД
Ethernet:
768 x 10 Gbps (RJ-45)
/ 768 x 10 Gbps (SFP+)
/ 192 x 40 Gbps (QSFP+)
Дополнительный функционал: Поддержка VXLAN / Автоматическое развертывание / Поддержка ISSU / Поддержка SDN / Поддержка BGP
Высокопроизводительные модульные коммутаторы Cisco Nexus 7000 для размещения на уровне ядра/агрегации ЦОД или совмещенного ядра ЦОД и кампусной сети с высокой плотностью 10GbE портов (до 768 портов 10GbE, 192 портов 40GbE и 32 портов 10GbE).
Все основные компоненты (процессорные модули, коммутационные фабрики, блоки питания, вентиляторы, линейные карты) могут быть зарезервированы. Имеется поддержка технологии FEX для подключения выносных линейных карт, поддерживается Cisco FabricPath и FCoE. Поддерживаются такие технологии виртуализации, как Cisco OTV, LISP и VXLAN.
Спецификация шасси
| Шасси | Nexus 7000 4-slot | Nexus 7000 9-slot | Nexus 7000 10-slot | Nexus 7000 18-slot |
| Избыточные процессорные модули | Да | Да | Да | Да |
| Слоты для линейных карт | 2 | 7 | 8 | 16 |
| Пропускная способность на 1 слот | 440 Gbps | 550 Gbps | 550 Gbps | 550 Gbps |
| Общая пропускная способность (Tbps) | 1.92 | 7.7 | 8.8 | 17.6 |
| Плотность 1GE портов | 96 | 336 | 384 | 768 |
| Плотность 10GE портов | 96 | 336 | 384 | 768 |
| Плотность 40GE портов | 24 | 84 | 96 | 192 |
| Плотность 100GE портов | 12 | 42 | 48 | 96 |
| Rack Unit | 7 | 14 | 21 | 25 |
| Направление охлаждения | Side-rear | Side-side | Front-back | Side-side |
| Стоимость | Цена предоставляется только по запросу | |||
Спецификация линейных карт серий F2e, F3
| Лин. карта | N7K-F248XP-25E | N7K-F248XT-25E | N7K-F348XP-25 | N7K-F312FQ-25 | N7K-F306CK-25 |
| Семейство лин. карты | F2e | F2e | F3 | F3 | F3 |
| Интерфейсы | 48 портов
1GbE и 10GbE | 48 портов
1GbE и 10GbE | 48 портов
1GbE и 10GbE | 12 портов
40GbE | 6 портов
100GbE |
| Тип интерфейса | SFP, SFP+ | RJ45 | SFP, SFP+ | QSFP+, Bidirectional (Bidi) | Cisco CPAK |
| Пропускная способность (Gbps) | 480 | 480 | 480 | 480 | 600 |
| Производительность (Mpps) | 720 | 720 | 720 | 720 | 900 |
| Поддержка NetFlow | Sampled | Sampled | Sampled | Sampled | Sampled |
| Поддержка выносных линейных карт Cisco Fabric Extender (FEX) | Да | Да | Да | Да | Да |
| Поддержка Virtual Port Channel (vPC) | Да | Да | Да | Да | Да |
| Поддержка FabricPath | Да | Да | Да | Да | Да |
| Поддержка Layer 3 | Да | Да | Да | Да | Да |
| Поддержка FCoE, FabricPath | Да | Да | Да | Да | Да |
| Поддержка OTV, LISP, MPLS | Нет | Нет | Да | Да | Да |
| Поддержа VXLAN/EVPN | Аппаратная готовность | Аппаратная готовность | Аппаратная готовность | Аппаратная готовность | Аппаратная готовность |
| Совместная работа с лин. картами M-серии в одном VDC | Да | Да | Да | Да | Да |
Спецификация линейных карт серий M1, M2
| Лин. карта | N7K-M148GS-11L | N7K-M148GT-11L | N7K-M108X2-12L | N7K-M132XP-12L | N7K-M224XP-23L | N7K-M206FQ-23L | N7K-M202CF-22L |
| Семейство лин. карты | M1 | M1 | M1 | M1 | M2 | M2 | M2 |
| Интерфейсы | 48, 1GbE | 48, 10/100/1000 | 8, 10GbE | 32, 10GbE | 24, 10GbE | 6, 40GbE | 2, 40/100GbE |
| Тип интерфейса | SFP | RJ45 | X2 | SFP+ | SFP+ | QSFP+ | CFP |
| Пропускная способность (Gbps) | 46 | 46 | 80 | 80 | 240 | 240 | 200 |
| Производительность (Mpps) | 60 | 60 | 120 | 60 | 120 | 120 | 120 |
| Поддержка NetFlow | Full/sampled | Full/sampled | Full/sampled | Full/sampled | Full/sampled | Full/sampled | Full/sampled |
| Поддержка выносных линейных карт Cisco Fabric Extender (FEX) | Нет | Нет | Нет | Да | Да | Да | Да |
| Поддержка Virtual Port Channel (vPC) | Да | Да | Да | Да | Да | Да | Да |
| Поддержка QinQ | Да | Да | Да | Да | Да | Да | Да |
| Поддержка MPLS | Да | Да | Да | Да | Да | Да | Да |
| Поддержка Overlay Transport Virtualization (OTV) | Да | Да | Да | Да | Да | Да | Да |
| Поддержка Locator/ID Separation Protocol (LISP) | Нет | Нет | Нет | Да | Нет | Нет | Нет |
| Поддержа FCoE, FabricPath | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
| Поддержка IEEE 1588 PTP | Нет | Нет | Нет | Нет | Да | Да | Да |
| Поддержка PONG | Нет | Нет | Нет | Нет | Да | Да | Да |
Спецификация процессорных модулей
| Процессорный модуль | Nexus 7000 Supervisor 2E | Nexus 7000 Supervisor 2 | Nexus 7000 Supervisor 1 |
| ЦП | Dual Quad-Core Xeon | Quad-Core Xeon | Dual-Core Xeon |
| Частота ЦП (GHz) | 2.13 | 2.13 | 1.66 |
| Оперативная память (GB) | 32 | 12 | 8 |
| Флеш-память | USB | USB | Compact Flash |
| Fibre Channel over Ethernet на F2 модуле | Есть | Есть | Нет |
| Разделение CPU между VDC | Есть | Есть | Нет |
| Количество Virtual Device Contexts (VDCs) | 8+1 admin VDC | 4+1 admin VDC | 4 |
| Поддержка выносных линейных карт
Cisco Fabric Extender (FEX) | 64 FEX/3072 портов | 32 FEX/1536 портов | 32 FEX/1536 портов |
| Поддержка Connectivity Management Processor (CMP) | Нет | Нет | Есть |
