Коммутационное оборудование

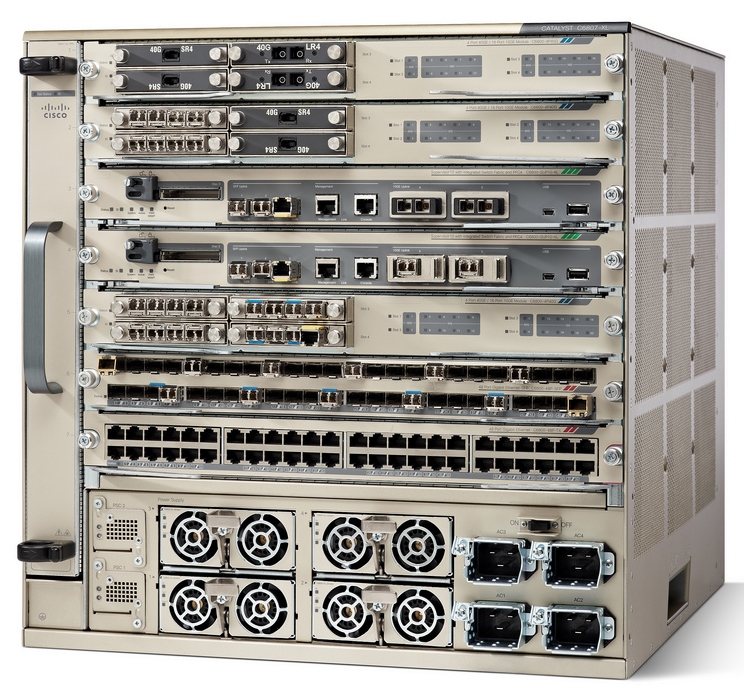

Cisco Catalyst 6800
Назначение коммутатора: Ядро сети / Уровень доступа
Ethernet:
162 x 10 Gbps (RJ-45)
/ 162 x 10 Gbps (SFP+)
/ 20 x 40 Gbps (QSFP+)
Дополнительный функционал: Поддержка NAT / Автоматическое развертывание / Поддержка ISSU / Поддержка BGP
Модульные коммутаторы Cisco Catalyst 6807-XL и Catalyst 6880-X для уровня агрегации/ядра, оптимизированные для 10/40/100GbE подключений.
Пропускная способность Cisco Catalyst 6807-XL составляет до 880 Gbps на слот. Коммутатор поддерживает те же модули, что и серия Catalyst 6500: процессорный модуль Supervisor 2T, линейные карты серий 67xx, 68xx, 69xx и сервисные модули, что позволяет увеличить пропускную способность, сохраняя инвестиции в Catalyst 6500.
Cisco Catalyst 6880-X представляет собой расширяемый коммутатор уровня агрегации в компактном форм-факторе. Доступно до 80 портов 10GbE или 20 портов 40GbE портов. Устройство сделано на базе Supervisor 2T и поддерживает все возможности Catalyst 6500.
Коммутаторы фиксированной конфигурации Cisco Catalyst 6840-X предоставляют до 40 портов 10GbE и 2 портов 40GbE в 2U и поддерживают полный функционал L2/L3 и MPLS/VPLS для использования в качестве backbone-коммутаторов в небольших и среднеразмерных сетях.
Спецификация шасси
| Шасси | Catalyst 6807-XL | Catalyst 6840-X | Catalyst 6880-X | |||
| Модели |
| C6816-X-LE | C6824-X-LE-40G | C6832-X-LE | C6840-X-LE-40G |
|
| Фикс. порты | Нет | 16 x 10GbE SFP+ | 24 x 10GbE SFP+, 2 x 40GbE QSFP+ | 32 x 10GbE SFP+ | 40 x 10GbE SFP+, 2 x 40GbE QSFP+ | 16 x 10GbE SFP+ |
| Слоты | 2 слота для процессорных модулей, 5 слотов для лин. карт и сервисных модулей | Нет | Нет | Нет | Нет | 4 слота для карт с 16 портами 10GbE |
| Поддержка Sup2T | Да | Нет | Нет | Нет | Нет | Нет |
| Поддержка линейных карт 67xx, 68xx, 69xx | Да | Нет | Нет | Нет | Нет | Нет |
| Поддержка сервисных модулей WISM2, ASA, NAM3 | Да | Нет | Нет | Нет | Нет | Нет |
| Макс 10/100/1000 портов | 243 (с 1 процессорным модулем) | 16 | 32 (24 + 8 со сплиттер кабелями) | 32 | 48 (40 + 8 со сплиттер кабелями) | 80 |
| Макс 10GbE портов | 162 (с 1 процессорным модулем) | 16 | 32 (24 + 8 со сплиттер кабелями) | 32 | 48 (40 + 8 со сплиттер кабелями) | 80 |
| Макс 40 GbE портов | 20 | 4 | 8 | 8 | 12 | 20 (используются 10GbE порты) |
| Макс. пропускная способность на шасси | До 11.4 Tbps | 80 Gbps | 160 Gbps | 160 Gbps | 240 Gbps | До 2 Tbps |
| Макс. пропускная способность на слот | 880 Gbps | — | — | — | — | 220 Gbps |
| Высота (Rack Unit) | 10 | 2 | 2 | 2 | 2 | 4.85 |
| Стоимость | Цена предоставляется только по запросу | |||||
Спецификация процессорных модулей
| Модуль | 2T | 2T-XL | 720-10G | 720-10G-XL | 720-3B | 720-3BXL |
| Фабрика коммутации | Встроенная 2T | Встроенная 2T | Встроенная 720G | Встроенная 720G | Встроенная 720G | Встроенная 720G |
| Поддержка стекирования (VSS) | Да | Да | Да | Да | Нет | Нет |
| Uplink-порты | 3x1GE (SFP);
2x10GE (X2); 1 management (CMP) | 2x1GE (SFP);
2x10GE (X2); 1x10/100/1000 RJ-45 | 1x1GE (SFP);
1x1GE (SFP) or 10/100/1000 RJ-45 | |||
| Поддержка модулей распределенной коммутации (DFC) | DFC4(XL) | DFC4(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) |
40GbE линейные карты
| Лин. карта | 6904-40G | ||
| Режим | 40 GE | 10 GE | Смешанный |
| Порты | 4 x 40 GE | 16 x 10 GE | 2 x 40 GE
8 x 10 GE |
| Оптика | CFP | FourX adapter,
SFP+ | CFP,
FourX Adapter, SFP+ |
| Пропускная способность | 80 Gbps | 80 Gbps | 80 Gbps |
| Переподписка | 2:1 (1:1 performance mode) | 2:1 (1:1 performance mode) | 2:1 (1:1 performance mode) |
| Память | 2 GB | 2 GB | 2 GB |
| Модуль коммутации | DFC4E(XL) | DFC4E(XL) | DFC4E(XL) |
| Поддержка Sup2T | Да | Да | Да |
| Поддержка Sup720 | Нет | Нет | Нет |
10GbE линейные карты
| Лин. карта | 6908-10G | 6816-10G | 6816-10T | 6716-10G | 6716-10T | 6708-10G | 6704-10G |
| Порты | 8 | 16 | 16 | 16 | 16 | 8 | 4 |
| Оптика | X2,
OneX adapter, SFP+ | X2,
OneX adapter, SFP+ | Нет (RJ-45) | X2,
OneX adapter, SFP+ | Нет (RJ-45) | X2,
OneX adapter, SFP+ | XENPAK |
| Пропускная способность | 80Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps |
| Переподписка | 1:1 | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 2:1 (1:1 performance mode) | 1:1 |
| Память | 2 GB | 1 GB | 1 GB | 1 GB | 1 GB | 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB |
| Модуль коммутации | DFC4E(XL) | DFC4E(XL) | DFC4E(XL) | DFC3C(XL); может быть обновлен до DFC4E(XL) | DFC3C(XL) может быть обновлен до DFC4E(XL) | DFC3C(XL) | CFC, опционально DFC3B(XL) / DFC3C(XL); может быть обновлен до DFC4A(XL) |
| Поддержка Sup2T | Да | Да | Да | Требуется DFC4E(XL) | Требуется DFC4E(XL) | Нет | Требуется CFC или DFC4A(XL) |
| Поддержка Sup720 | Нет | Нет | Нет | Да | Да | Да | Да |
1GbE линейные карты
| Лин. карта | 6848-SFP | 6848-TX | 6824-SFP | 6748-SFP | 6748-TX | 6724-SFP |
| Порты | 48 | 48 | 24 | 48 | 48 | 24 |
| Оптика | SFP | Нет (RJ-45) | SFP | SFP | Нет (RJ-45) | SFP |
| Память | 1 GB | 1 GB | 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB |
| Модуль коммутации | DFC4A(XL) | DFC4A(XL) | DFC4A(XL) | CFC, опционально DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) | CFC, optional DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) | CFC, optional DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) |
| Поддержка Sup2T | Да | Да | Да | Требуется CFC или DFC4A(XL) | Требуется CFC или DFC4A(XL) | Требуется CFC или DFC4A(XL) |
| Поддержка Sup720 | Нет | Нет | Нет | Да | Да | Да |
