Коммутационное оборудование

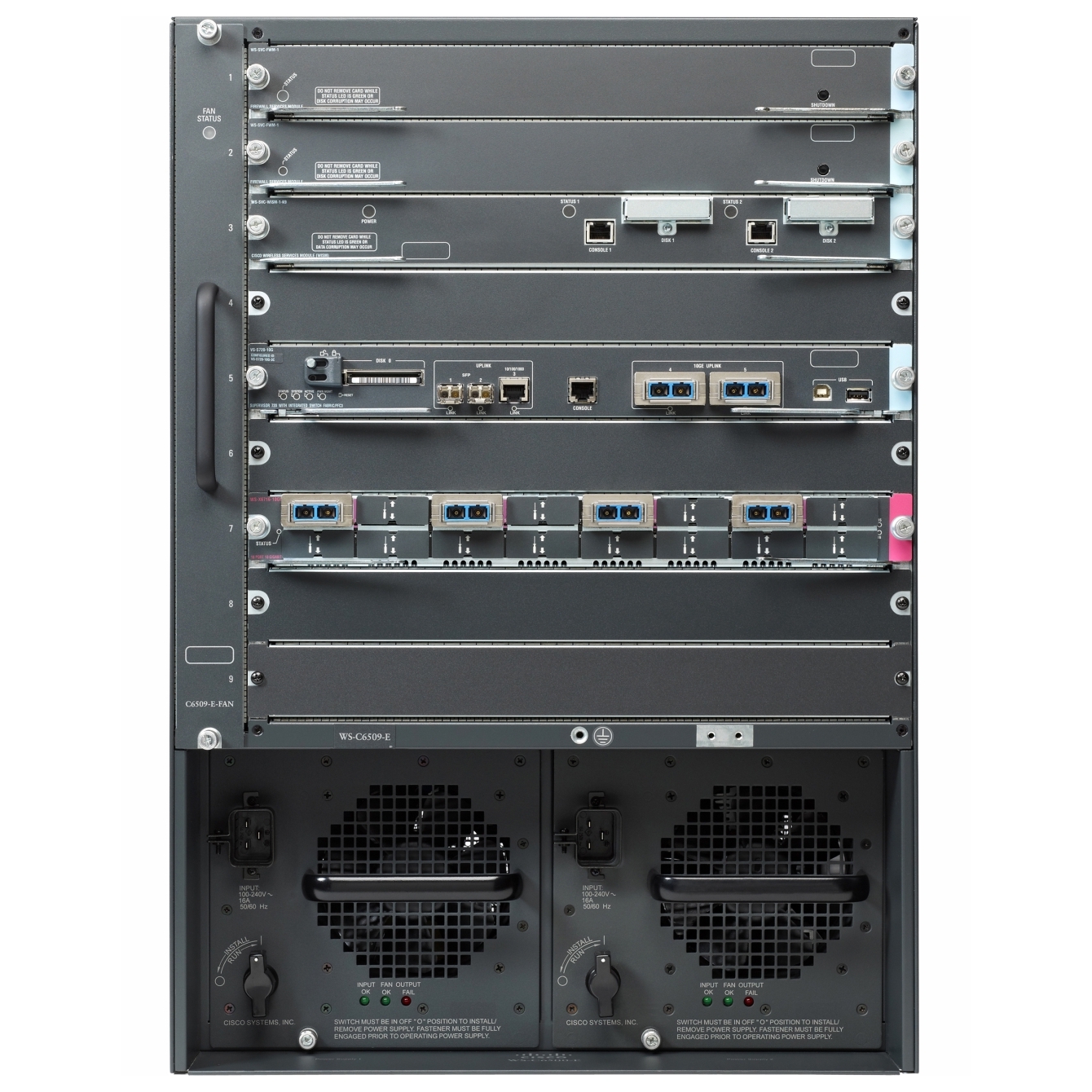

Cisco Catalyst 6500
Назначение коммутатора: Ядро сети / Уровень доступа
Ethernet:
None x 10 Gbps (RJ-45)
/ None x 10 Gbps (SFP+)
/ None x 40 Gbps (QSFP+)
Дополнительный функционал: Поддержка NAT / Автоматическое развертывание / Поддержка ISSU / Поддержка BGP
Модульные коммутаторы Cisco Catalyst 6500-E для уровня агрегации/ядра кампусных сетей с высокой плотностью 1/10GbE подключений. Также существуют линейные карты с 4 портами 40GbE, кроме того, ожидается поддержка 100GbE подключений в будущем.
Пропускная способность шасси составляет до 80 Gbps на слот. Кроме процессорных модулей и линейных карт могут использоваться три сервисных модуля: модуль мониторинга и анализа NAM-3, беспроводной контроллер WiSM2 и модуль обеспечения безопасности ASA-SM.
Современный процессорный модуль Supervisor 2T имеет втрое большую производительность и в 4 раза большую масштабируемость, чем предыдущая модель Supervisor 720 для соответствия требованиям современного ядра сети с растущим трафиком BYOD-устройств и видео.
Спецификация шасси
| Шасси | 6503-E | 6504-E | 6506-E | 6509-E | 6513-E | 6509-V-E |
| Слоты | 3 | 4 | 6 | 9 | 13 | 9 (вертикально) |
| Макс 10/100/1000 портов | 99 | 147 | 243 | 387 | 534 | 387 |
| Макс 10GbE портов, с учетом одного процессорного модуля | 34 | 50 | 82 | 130 | 180 | 130 |
| Макс 40 GbE портов, с учетом одного процессорного модуля | 8 | 12 | 20 | 32 | 44 | 32 |
| Производительность IPv4 | 150 Mpps | 210 Mpps | 330 Mpps | 510 Mpps | 720 Mpps | 510 Mpps |
| Высота (Rack Unit) | 4 | 5 | 11 | 14 | 19 | 21 |
| Стоимость | Цена предоставляется только по запросу | |||||
Спецификация процессорных модулей
| Модуль | 2T | 2T-XL | 720-10G | 720-10G-XL | 720-3B | 720-3BXL |
| Фабрика коммутации | Встроенная 2T | Встроенная 2T | Встроенная 720G | Встроенная 720G | Встроенная 720G | Встроенная 720G |
| Поддержка стекирования (VSS) | Да | Да | Да | Да | Нет | Нет |
| Uplink-порты | 3x1GE (SFP);
2x10GE (X2); 1 management (CMP) | 2x1GE (SFP);
2x10GE (X2); 1x10/100/1000 RJ-45 | 1x1GE (SFP);
1x1GE (SFP) or 10/100/1000 RJ-45 | |||
| Поддержка модулей распределенной коммутации (DFC) | DFC4(XL) | DFC4(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) | DFC3A
DFC3B(XL) DFC3C(XL) |
40GbE линейные карты
| Лин. карта | 6904-40G | ||
| Режим | 40 GE | 10 GE | Смешанный |
| Порты | 4 x 40 GE | 16 x 10 GE | 2 x 40 GE
8 x 10 GE |
| Оптика | CFP | FourX adapter,
SFP+ | CFP,
FourX Adapter, SFP+ |
| Пропускная способность | 80 Gbps | 80 Gbps | 80 Gbps |
| Переподписка | 2:1 (1:1 performance mode) | 2:1 (1:1 performance mode) | 2:1 (1:1 performance mode) |
| Память | 2 GB | 2 GB | 2 GB |
| Модуль коммутации | DFC4E(XL) | DFC4E(XL) | DFC4E(XL) |
| Поддержка Sup2T | Да | Да | Да |
| Поддержка Sup720 | Нет | Нет | Нет |
10GbE линейные карты
| Лин. карта | 6908-10G | 6816-10G | 6816-10T | 6716-10G | 6716-10T | 6708-10G | 6704-10G |
| Порты | 8 | 16 | 16 | 16 | 16 | 8 | 4 |
| Оптика | X2,
OneX adapter, SFP+ | X2,
OneX adapter, SFP+ | Нет (RJ-45) | X2,
OneX adapter, SFP+ | Нет (RJ-45) | X2,
OneX adapter, SFP+ | XENPAK |
| Пропускная способность | 80Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps | 40Gbps |
| Переподписка | 1:1 | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 4:1 (1:1 performance mode) | 2:1 (1:1 performance mode) | 1:1 |
| Память | 2 GB | 1 GB | 1 GB | 1 GB | 1 GB | 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB |
| Модуль коммутации | DFC4E(XL) | DFC4E(XL) | DFC4E(XL) | DFC3C(XL); может быть обновлен до DFC4E(XL) | DFC3C(XL) может быть обновлен до DFC4E(XL) | DFC3C(XL) | CFC, опционально DFC3B(XL) / DFC3C(XL); может быть обновлен до DFC4A(XL) |
| Поддержка Sup2T | Да | Да | Да | Требуется DFC4E(XL) | Требуется DFC4E(XL) | Нет | Требуется CFC или DFC4A(XL) |
| Поддержка Sup720 | Нет | Нет | Нет | Да | Да | Да | Да |
1GbE линейные карты
| Лин. карта | 6848-SFP | 6848-TX | 6824-SFP | 6748-SFP | 6748-TX | 6724-SFP |
| Порты | 48 | 48 | 24 | 48 | 48 | 24 |
| Оптика | SFP | Нет (RJ-45) | SFP | SFP | Нет (RJ-45) | SFP |
| Память | 1 GB | 1 GB | 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB | 256 MB, может быть увеличена до 512 MB или 1 GB |
| Модуль коммутации | DFC4A(XL) | DFC4A(XL) | DFC4A(XL) | CFC, опционально DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) | CFC, optional DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) | CFC, optional DFC3B(XL) / DFC3C(XL) может быть обновлен до DFC4A(XL) |
| Поддержка Sup2T | Да | Да | Да | Требуется CFC или DFC4A(XL) | Требуется CFC или DFC4A(XL) | Требуется CFC или DFC4A(XL) |
| Поддержка Sup720 | Нет | Нет | Нет | Да | Да | Да |
