Коммутационное оборудование

Cisco Catalyst 4500E

Назначение коммутатора: Уровень доступа

Ethernet:

104 x 10 Gbps (SFP+)

Дополнительный функционал: Автоматическое развертывание / Поддержка ISSU / Встроенный модуль беспроводной сети / Поддержка BGP

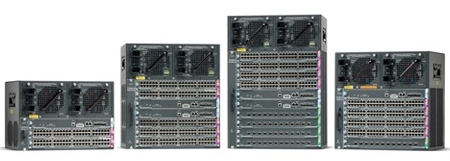

Cisco Catalyst 4500E

Открыть в полном разрешении

Модульные коммутаторы Cisco Catalyst 4500-E для уровня доступа и агрегации (до 104 портов 10GbE; до 384 портов 1GbE с поддержкой PoE/PoE+/UPOE). Все шасси имеют пропускную способность 48 Gbps на слот и производительность до 250 Mpps.

С процессорным модулем Supervisor 8-E появляется возможность конвергенции проводных и беспроводных сетей благодаря встроенному контроллеру.

Высокая доступность достигается за счет обновления ПО без остановки сервиса (время простоя менее 200 мс) и стекирования шасси по технологии VSS. Шасси C4507R+E и C4510R+E имеют возможность установки избыточного процессорного модуля с почти мгновенным переключением на резервный модуль в случае сбоя.

Спецификация шасси

Модель	WS-C4503-E	WS-C4506-E	WS-C4507R+E	WS-C4510R+E
Всего слотов	3	6	7	10
Слоты для линейных карт	2	5	5	8
Слоты для процессорных модулей	1	1	2	2
Номера выделенных слотов для процессорных модулей	1	1	3 и 4	5 и 6
Избыточные процессорные модули	Нет	Нет	Да	Да
Поддерживаемые процессорные модули	Supervisor Engines 8-E, 7-E, 7L-E	Supervisor Engines 8-E, 7-E, 7L-E	Supervisor Engines 8-E, 7-E, 7L-E	Supervisor Engines 8-E, 7-E
Макс. PoE на слот	1500W	1500W	1500W	1500W на слоты 1 и 2; 750W на слоты 3, 4, и на слоты 7-10
Пропускная способность на слот	до 48 Gbps	до 48 Gbps	до 48 Gbps	до 48 Gbps
Слоты для блоков питания	2	2	2	2
Поддержка AC питания	Да	Да	Да	Да
Поддержка DC питания	Да	Да	Да	Да
Интегрированный PoE	Да	Да	Да	Да
Мин. количество блоков питания	1	1	1	1
Количество слотов для вентиляторных модулей	1	1	1	1
Макс. 10/100 FE портов (RJ-45)	96	240	240	384
Макс. 10/100 FE портов (RJ-45) с IEEE 802.3af PoE/PoE+	96	240	240	384
Макс. 100FX FE (MT-RJ) портов	96	240	240	384
Макс. 1000BASE-X оптических портов	100	244	244	388
Макс. 1000BASE-T портов	96	240	240	384
Макс. 1000BASE-T с IEEE 802.3af PoE/PoE+ портов	96	240	240	384
Макс. 1000BASE-T с UPOE портов	96	240	240	384
Макс 10GbE портов	32	68	68	104
Высота (Rack Unit)	7U	10U	11U	14U
Стоимость	Цена предоставляется только по запросу

Спецификация процессорных модулей

Модель	Supervisor 8E	Supervisor 7E	Supervisor 7LE
Общая пропускная способность	928 Gbps	848 Gbps	520 Gbps
Производительность IPv4	250 Mpps	250 Mpps	225 Mpps
Производительность IPv6	125 Mpps	125 Mpps	110 Mpps
Пропускная способность на слот	48 Gbps	48 Gbps	48 Gbps
Количество маршрутов	256K для IPv4	256K для IPv4	64K для IPv4
	128K для IPv6	128K для IPv6	32K для IPv6
10/100/1000 Порты	До 384	До 384	До 240
10 GE and 1 GE Uplink-порты	8 10 GE / 1 GE	4 10 GE / 1 GE	2 10 GE / 4 1 GE
1 GE неблокируемые оптические порты	192	192	120
10 GE оптические порты	96	96	60

Cisco Catalyst 4500E Линейные карты

WS-X4748-UPOE+E	48 портов UPOE 10/100/1000 (RJ-45)
WS-X4748-RJ45V+E	48 портов 802.3at PoEP 10/100/1000 (RJ-45)
WS-X4748-RJ45-E	48 портов 10/100/1000 (RJ-45)
WS-X4712-SFP+E	12 портов 10 Gigabit Ethernet (SFP+)
WS-X4624-SFP-E	24 порта GE (SFP)
WS-X4612-SFP-E	12 портов GE (SFP)
WS-X4648-RJ45V-E	48 портов PoE 10/100/1000(RJ45)
WS-X4648-RJ45V+E	48 портов Premium PoE 10/100/1000 (RJ45)
WS-X4606-X2-E	6 портов 10GE (X2)
WS-X4648-RJ45-E	48 портов Data 10/100/1000(RJ45)

Cisco Catalyst 4500 Classic Линейные карты 10/100

WS-X4148-RJ	10/100, 48 портов (RJ-45)
WS-X4248-RJ45V	PoE 802.3af 10/100, 48 портов (RJ-45)

Cisco Catalyst 4500 Classic Линейные карты 10/100/1000

WS-X4548-GB-RJ45	48 портов 10/100/1000 (RJ-45)
WS-X4548-RJ45V+	48 портов 802.3af PoE и 802.3at PoEP 10/100/1000 (RJ-45)
WS-X4548-GB-RJ45V	PoE IEEE 802.3af 10/100/1000, 48 портов (RJ-45)

Cisco Catalyst 4500 Classic Линейные карты 100 BASE-X FE

WS-X4148-FX-MT	48 портов 100BASE-FX Fast Ethernet (MT-RJ) для мультимодового волокна
WS-X4248-FE-SFP	48 портов 100BASE-X (SFP)

Cisco Catalyst 4500 Classic Линейные карты 1000 BASE-X GE

WS-X4506-GB-T	6 портов 10/100/1000 RJ-45 PoE IEEE 802.3af и 1000BASE-X (SFP)
WS-X4418-GB	18 портов 1GbE (GBIC)
WS-X4448-GB-SFP	48 портов 1000X (SFP)
