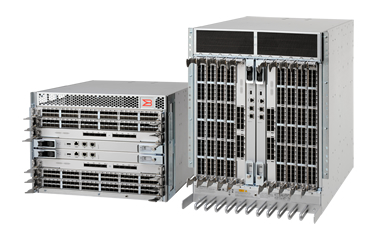

Brocade DCX 8510 Backbone
В настоящее время модель Brocade DCX 8510 Backbone для заказа недоступна.
Модульные FC коммутаторы серии DCX 8510 Backbone с возможностью получения до 512 16Gb FC портов на шасси. Поддерживаются стандарты 2, 4, 8, 10 и 16 Gb FC, FICON и 1/10 Gb FCIP. До 10 шасси DCX 8510 могут быть соединены между собой с помощью оптических линков ICL с пропускной способностью 2 Tbps (для 8-слотового шасси) и 1 Tbps (для 4-слотового шасси).
Возможность соединения шасси между собой с помощью ICL позволяет использовать плоскую топологию для крупных SAN, что упрощает администрирование и увеличивает надёжность и производительность сети.
DCX 8510 Backbone обязательно содержат в себе служебные лезвия CP8 (управляющее лезвие), а также CP16-8 или CR16-4 (коммутирующее лезвие) — по 2 лезвия для обеспечения отказоустойчивости.
Коммутатор доступен для приобретения только по OEM-каналам. Ниже в таблице указаны основные бренды, поставляющие данную модель и ее наименование в продуктовой линейке.
| Бренд | Модель Brocade DCX 8510-8 | Модель Brocade DCX 8510-4 |
|---|---|---|
| Dell | DCX 8510-8 | DCX 8510-4 |
| EMC | ED-DCX8510-8B | ED-DCX8510-4B |
| Fujitsu | DCX 8510-8 | DCX 8510-4 |
| Hitachi | DCX 8510-8 | DCX 8510-4 |
| HPE | SN8000B 8-Slot | SN8000B 4-Slot |
| IBM | SAN768B-2 (2499-816) | SAN348B-2 (2499-416) |
| NetApp | DCX 8510-8 | DCX 8510-4 |
| Oracle | DCX 8510-8 | DCX 8510-4 |
Спецификация шасси
| DCX 8510-8 | DCX 8510-4 | |
|---|---|---|
| Слотов для линейных карт | 8 | 4 |
| Макс. количество портов 8 Gb FC | 512 | 256 |
| Макс. количество портов 16 Gb FC | 512 | 256 |
| Общая пропускная способность | 10.2 Tbps | 5.1 Tbps |
| Пропускная способность FC/FICON портов | 8.2 Tbps | 4.1 Tbps |
| Пропускная способность ICL | 2.0 Tbps | 1.0 Tbps |
| Пропускная способность на один слот | 512 Gbps | 512 Gbps |
| Габариты (Ш x В x Г) | 43.74 x 62.23 x 73.20 см 14 rack unit |
43.74 x 35.60 x 73.20 см 8 rack unit |
| Стандартная гарантия | 1 или 3 года (зависит от канала поставки) Next business day On-site | |
| Стоимость | Цена предоставляется только по запросу | |
Спецификация лезвий
| Лезвие | Описание |
| FC8-32E | 32 порта 8 Gb FC без переподписки |
| FC8-48E | 48 портов 8 Gb FC без переподписки |
| FC8-64 | 64 порта 8 Gb FC |
| FC16-32 | 32 порта 16 Gb FC без переподписки |
| FC16-48 | 48 портов 16 Gb FC |
| FC16-64 | 64 порта 16 Gb FC |
| FCOE10-24 | 24 порта 10 GbE DCB/FCoE (может быть установлено только в первый слот шасси DCX 8510-8, не может быть установлено в DCX 8510-4) |
