Коммутационное оборудование
Brocade DCX Backbone
Назначение коммутатора: Ядро сети / SAN
Ethernet:
24 x 10 Gbps (SFP+)
Fibre Channel:
512 x 8 Gbps (SFP)
В настоящее время модель Brocade DCX Backbone для заказа недоступна.

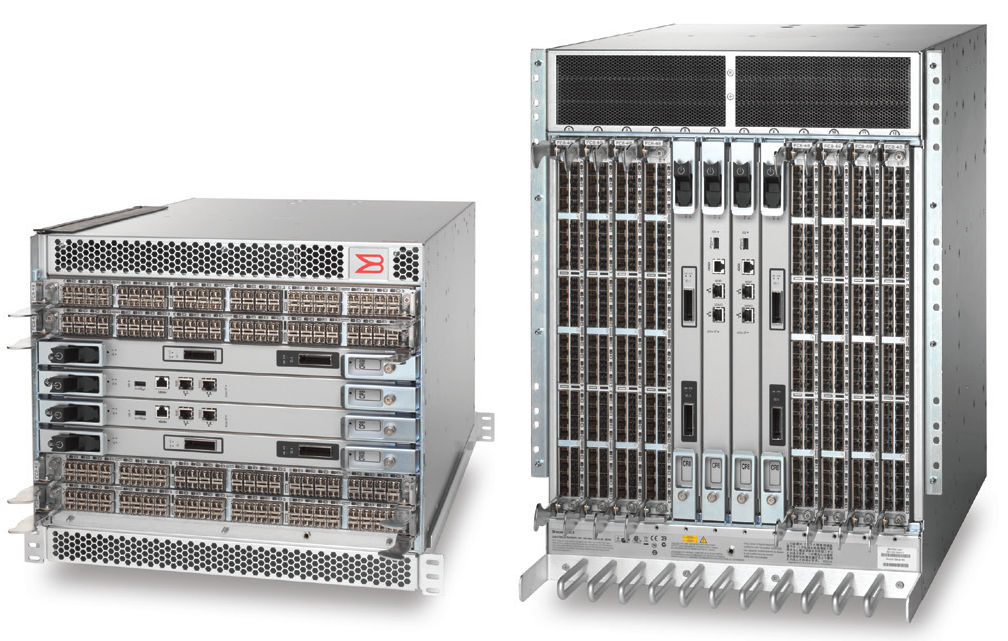

Brocade DCX Backbone
Модульные FC коммутаторы серии DCX Backbone с возможностью получения до 512 портов 8 Gb FC на шасси. Поддерживаются стандарты 2, 4 и 8 Gb FC, FICON, FCIP. До трех шасси могут объединяться с помощью медных кабелей длиной 2 м (пропускная способность ICL составляет 512 Gbps (для 8-слотового шасси) и 256 Gbps (для 4-слотового шасси).
Служебные (управляющие и коммутирующие) лезвия дублируются для повышения отказоустойчивости.
Основные OEM-каналы поставки
Коммутатор доступен для приобретения только по OEM-каналам. Ниже в таблице указаны основные бренды, поставляющие данную модель и ее наименование в продуктовой линейке.
| Бренд | Модель Brocade DCX Backbone | Модель Brocade DCX-4S |
|---|---|---|
| Dell | Brocade DCX Backbone | PowerConnect B-DCX 4S |
| EMC | ED-DCX-B | ED-DCX-4S-B |
| Fujitsu | Brocade DCX Backbone | DCX-4S |
| Hitachi | Brocade DCX | DCX-4S |
| HPE | DC SAN Backbone Director Switch | DC04 SAN Director Switch |
| IBM | SAN768B (2499-384) | SAN348B (2499-192) |
| NetApp | Brocade DCX Backbone | DCX-4S |
| Oracle | Brocade DCX Backbone | DCX-4S |
Спецификация шасси
| DCX | DCX-4S | |
|---|---|---|
| Слотов для линейных карт | 8 | 4 |
| Макс. количество портов 8 Gb FC | 512 | 256 |
| Общая пропускная способность | 4.6 Tbps | 2.3 Tbps |
| Пропускная способность FC/FICON портов | 4.1 Tbps | 2.0 Tbps |
| Пропускная способность ICL | 512 Gbps | 256 Gbps |
| Пропускная способность на один слот | 256 Gbps | 256 Gbps |
| Габариты (Ш x В x Г) | 43.74 x 61.24 x 73.20 см 14 rack unit |
43.74 x 35.00 x 73.20 см 8 rack unit |
| Стандартная гарантия | 1 или 3 года (зависит от канала поставки) Next business day On-site | |
| Стоимость | Цена предоставляется только по запросу | |
Спецификация лезвий
| Лезвие | Описание |
| FC8-16 | 16 портов 8 Gb FC |
| FC8-32 | 32 порта 8 Gb FC |
| FC8-48 | 48 портов 8 Gb FC |
| FC8-64 | 64 порта 8 Gb FC |
| FC10-6 | 6 портов 10 Gb FC |
| FCOE10-24 | 24 порта 10 GbE DCB/FCoE (максимум 4 лезвия на шасси) |
